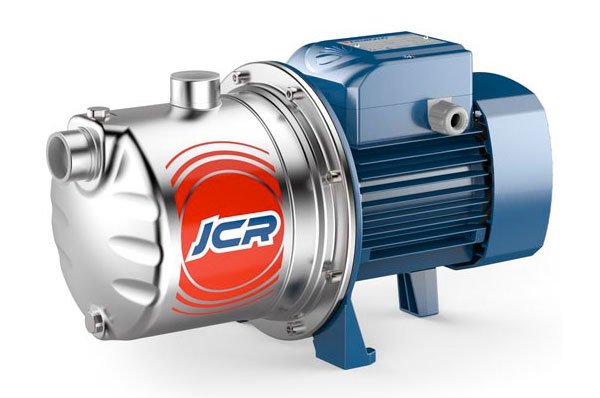

Поверхностный насос Pedrollo JCRm 1B-N

Изготовленные из нержавеющей стали, с целью увеличения их долговечности, эти насосы оснащены новым гидравлическим узлом, который позволил значительно снизить шум по сравнению с существующими стандартами. Насосы данной серии рекомендуются для перекачки чистой воды и химически неагрессивных жидкостей. Благодаря их надежности, простоте в эксплуатации и экономичности, эти насосы могут с успехом применяться в быту, в частности, для автоматической подачи воды совместно с небольшими и средними резервуарами-автоматическими агрегатами поддержания давления, для орошения огородов, садов и т.д.
Установка насоса должна производиться в местах, защищенных от атмосферного воздействия. Примечание. Рекомендуется в любом случае устанавливать донный клапан, или обратный клапан, на всасывающем патрубке.

 Принцип работы
Серия JCR включает в себя САМОВСАСЫВАЮЩИЕ ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНОГО ТИПА с корпусом насоса из нержавеющей стали. Эффект самовсасывания достигается благодаря эжектору, установленному в корпусе насоса. Только часть общей подачи жидкости, выработанной рабочим колесом закрытого центробежного типа, направляется в нагнетательный патрубок; оставшаяся часть рециркулируется посредством эжектора, который, будучи соединен с камерой всасывания, создает в ней разрежение, необходимое для самовсасывания. При первом запуске достаточно заполнить водой корпус насоса. Заполнять всасывающий трубопровод и удалять возможно присутствующие воздушные пробки нет необходимости. В момент запуска вода, содержащаяся в корпусе, циркулируя через эжектор, переместит воздух из камеры всасывания в нагнетательную камеру, выталкивая его через выходной трубопровод. Образовавшийся таким образом вакуум приведет к подъему уровня воды во всасывающем трубопроводе, вызывая явление самовсасывания. Постоянное функционирование системы самовсасывания делает такие насосы практически нечувствительными к присутствию (даже значительному) воздуха в накачиваемой жидкости.
При разработке серии JCR на основе предыдущего опыта PEDROLLO особое внимание было уделено подбору материалов и гидравлической эффективности, в результате чего насосы стали более компактными, улучшились эксплуатационные характеристики, снизился шум.

             Конструктивные характеристики

• КОРПУС НАСОСА из нержавеющей стали AISI 304, снабжен всасывающими и нагнетательными патрубками с трубной резьбой gas UNI IS
• КРЫШКА КОРПУСА НАСОСА из нержавеющей стали AISI 304, на которой устанавливается механическое уплотнение
• УЗЕЛ ЭЖЕКТОРА из технополимера Noryl GFN2V "General Electric" (сертифицирован для питьевой воды)
• РАБОЧЕЕ КОЛЕСО, радиальное, центробежного типа, из технополимера Noryl GFN2V "General Electric" (сертифицировано для питьевой воды)
• ВЕДУЩИЙ ВАЛ из нержавеющей стали AISI 416
• МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ из керамики и графита
• ЭЛЕКТРОДВИГАТЕЛЬ: насосы непосредственно соединены с электродвигателем PEDROLLO соответствующей мощности; двигатель асинхронный, высокопроизводительный, бесшумный, закрытого типа с наружной вентиляцией, пригодный для непрерывной работы. Класс изоляции В (F до 0.90 кВт однофазный)
• В однофазных двигателях предусмотрено встроенное термозащитное устройство (аварийный выключатель)
• Трехфазные двигатели должны быть снабжены соответствующим внешним аварийным выключателем, подключение которого выполняется согласно действующим нормативам
• СТЕПЕНЬ ЗАЩИТЫ IP 44
